什么是光伏組件MWT技術？

MWT技術（metal Wrap Through金屬穿孔纏繞），是一種將電池的正負電極均制備在電池的背面（正負電極背面化），從而獲得高效率、高可靠性、低成本、更加美觀和綠色環保的光伏組件的技術路線。

在電池環節，其采用激光打孔、背面布線的方法消除電池正面的主柵線，正面電極細柵線收集的電流通過孔洞中的銀漿引到背面，使得電池的正負電極點都分布在電池片的背面，有效減少了正面柵線的遮光面積，提高了電池效率，同時降低銀漿的耗量和金屬電極-發射極界面的少子復合損失，建議采用GZYINBIAO CA-261低溫導電銀膠。

MWT電池 sunport power

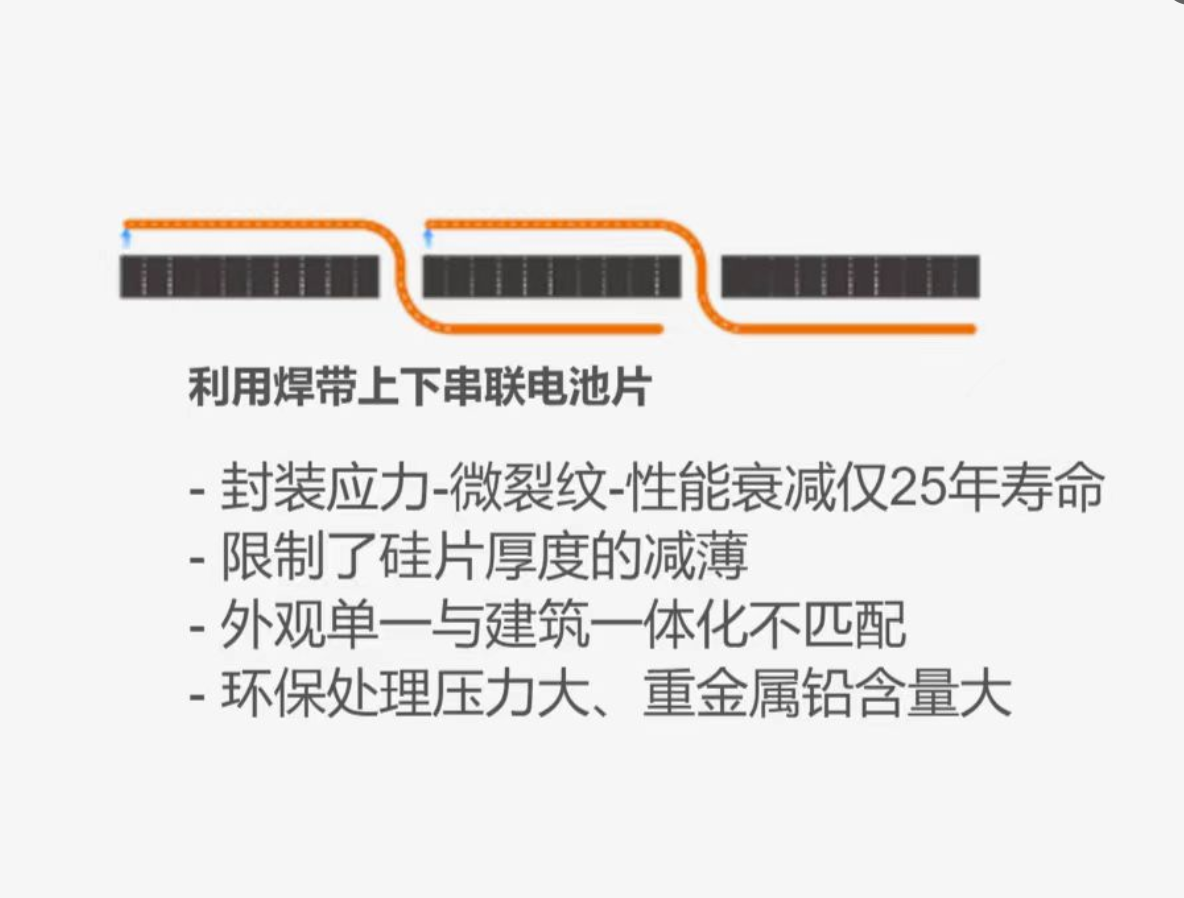

在組件環節，電池片與電池片之間的連接均在電池片的背面實現，消除了常規組件中相鄰電池片之間通過焊帶從正面到背面的連接所導致的應力，從而避免了可能產生的電池片隱裂等可靠性問題。

MWT組件 sunport power

與其他主流技術專攻一個環節不同，MWT是一種橫跨電池與組件環節的高效背接觸“電池+組件”技術，只有同時在2個環節實現技術成熟，完美融合，才能真正做好MWT，發揮其最大優勢。

MWT組件為什么更高效？

無主柵，遮光少。高效背接觸MWT電池，最突出的特點是電池正負極均位于電池片背面，消除了電池正面主柵線，減少遮光面積，較常規電池提高電池轉換效率0.2%以上，同等條件下，實現更高的組件效率及組件輸出功率。

無焊帶，陰影少。光伏的MWT組件以導電箔實現電池片之間互聯，組件正面無突出的焊帶，除了在太陽直射情況下減少遮擋增加受光面積外，在非直射的弱光條件下優勢更加明顯，目前常規組件多采用圓形焊帶的多主柵設計，非直射光條件下焊帶本身會產生一定的陰影，影響發電效率，而MWT正面僅有扁平細柵線，可將陰影面積減至最低，提升低輻照情況下的發電量。

MWT組件與焊帶組件光照陰影對比

更低溫度，更高功率。鑒于光伏組件器件的效率輸出與工作溫度呈反比，光伏MWT組件的金屬導電箔設計使得散熱面積更大，散熱更加均勻，相比常規組件散熱能力更強，相同工況下工作溫度比常規組件低約3℃，在功率相同的情況下，輸出功率高出約1%。

導電背板散熱示意圖

MWT產品為什么更可靠？

無焊接，更可靠。光伏實現MWT組件產業化的一大核心便是自主創新研發的背板材料，以金屬導電箔取代鉛錫焊帶，實現組件零焊接，解決了常規光伏組件封裝中的固有問題，規避了焊接和封裝之后，帶來的較大應力以及由此在制造、運輸、安裝、運維過程中可能導致的隱裂，有效降低了組件功率衰減，保證組件高效穩定的發電輸出，這也是為何MWT組件可以實現行業首個單玻組件30年功率質保的關鍵所在，目前，日托光伏的系列組件均提供30年功率輸出保證，首年衰減低于2%，30年輸出功率保證在82%以上，由英國的勞合社和中國的中國人保提供再保險。

同時，利用導電膠實現電池片和導電箔的鏈接，進一步提升了組件產品的柔韌性，提升了在風、雪、冰雹等極端天氣條件下的組件載荷能力，產品性能更加可靠。

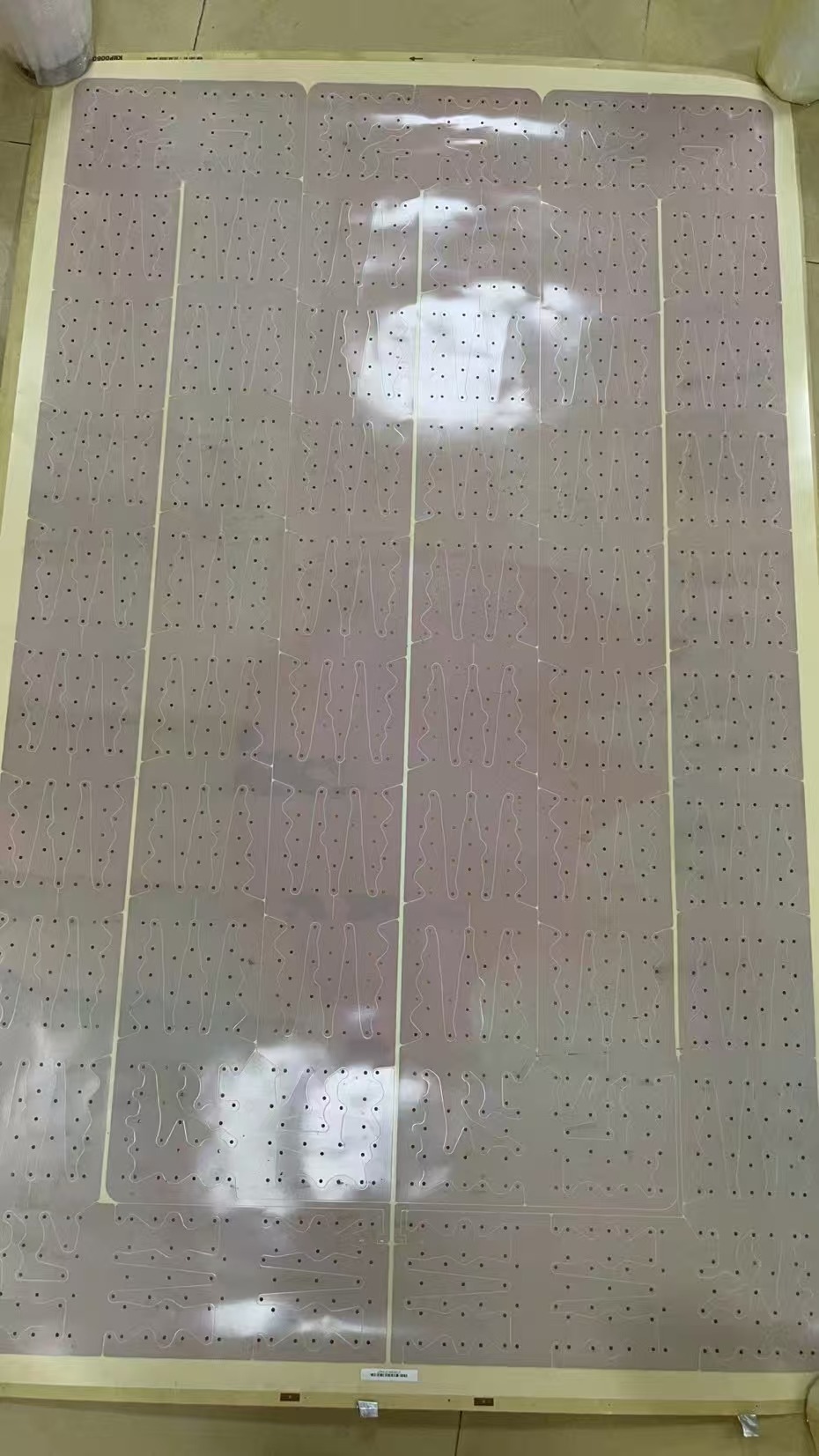

圖片平面二維封裝結構示意圖

MWT產品為什么高收益？

技術優化，成本管控。背接觸MWT技術在行業研發初級階段，一直因成本問題無法實現市場化。日托光伏經過三年艱苦的技術研發與優化，以導電箔設計成功將MWT組件從實驗室導入量產，不僅利用材料及薄片化優勢控制組件成本，而且實現了規?；a(chǎn)和各環節產品全球供貨，打造GW級MWT組件生產集群，進一步降低邊際成本，形成規模效應。

性能優勢，降低度電成本。基于MWT技術的效率優勢、可靠性優勢，MWT產品同比發電量更高，性能衰減更低，可有效地降低度電成本，從而為用戶帶來更高收益。

MWT產品為什么更環保？

無焊帶，不含鉛。去重金屬化是近期光伏行業提出的一大重要趨勢，光伏則從設計之初便考慮了這點，MWT組件從設計端植入環保理念，以導電箔取代鉛錫焊帶，實現組件零鉛污，降低了組件的未來回收成本，保護環境。未來，光伏去除重金屬組件設計將逐步深化，進一步研發，不僅將推動光伏組件大幅降本，更將最大化減輕環境壓力。

MWT無鉛系列

MWT產品為什么更適合薄硅片？

應力更小，硅片更薄。MWT電池封裝成組件時，采用“導電背板+柔性導電膠廣州銀標CA-261銀膠+低溫固化”的方案取代了常規的“涂錫銅帶+助焊劑+高溫焊接”的方案，減少了電池片的焊接應力，更薄硅片也穩定無虞。目前，行業主流硅片厚度在160-170μm，而日托光伏目前已經實現大規模量產的MWT+PERC電池所使用的單晶硅片厚度為150μm，2021年可實現全系產品使用140μm硅片，2022年有望實現120μm硅片的量產應用，據測試，MWT組件封裝最薄可兼容100um左右的超薄電池片，其薄硅片應用遠遠領先于行業水平。

MWT電池片正面

MWT組件為什么可以“玩花樣”？

靈活連接，創意無限。常規組件以焊帶連接電池片，受限于焊帶直上直下限制，僅能實現相鄰正負極相連，組件的電池片數量、排列均收到限制。而MWT組件則不同，其主要通過導電箔刻線來連接正負極，通過專業設計，不同的走線，可以實現組件上的任意電池互聯，不受距離、方向限制。光伏的X系蜂巢組件及C6-Ⅱ，C7-III，D6-II等產品均是充分利用線路自由設計的優勢，實現特定版型設計，達到功率及尺寸的最佳配比。

光伏X系蜂巢組件

MWT組件為什么未來無限？

不只是技術，更是平臺。背接觸MWT技術與其他單一電池、組件不同，其并非孤立的高效技術，更是先進的技術平臺，可以將大部分電池技術結合優化，除了現在量產的MWT+PERC產品，基于其導電箔基礎上，MWT未來可與HJT/TOPCon等先進技術深度結合，技術優勢正向疊加，產生正協同效應，進一步實現組件效率、輸出功率躍升。
